Dual X Carriage-電路篇

想必很多玩3D印表機的朋友都是Arduino Maga2560+Ramps1.4，而Ramps1.4擴充板的示意圖如下圖:
http://www.instructables.com/id/3D-Printer-12/
想必很多朋友都碰到一個困擾，Dual X Carriage需要比一般單噴頭印表機多兩個馬達插槽，而Ramps1.4的馬達插槽不夠用!
其實可以用Relay(繼電器)的方式，或增加一個馬達擴充板來解決
而筆者當初計畫用一個月從設計到實作出來，因此用偷吃步的方法，用Rumba主板
http://reprap.org/wiki/RUMBA
可以從上圖看到Rumba主板有支援到3個Extruder，用在Dual X Carriage剛剛好
在Marlin的要修改主板號碼如下:
而要使用Rumba主板要注意幾件事

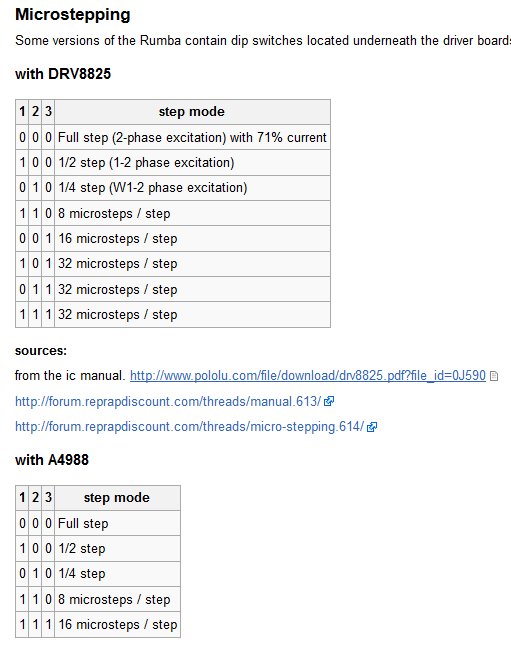

1.馬達的跳帽要對，參考如下圖:
http://reprap.org/wiki/RUMBA
2.Rumba主板新增一個跳帽，來調整只從power supply供電或只從usb供電，記得要改對
http://reprap.org/wiki/RUMBA
更多詳細說明請參考wiki:
http://reprap.org/wiki/RUMBA

那Dual X Carriage-電路篇就此結束，有任何問題歡迎提問XD
